LED全彩显示屏

LED显示屏被广泛重视、迅速发展

LED显示屏的优点概括起来是：亮度高、工作电压低、功耗小、大型化、寿命长、耐

冲击和性能稳定。LED的发展前景极为广阔，正朝着更高亮度、更高耐气候性、更高

的发光密度、更高的发光均匀性，可靠性、全色化方向发展。LED显示屏广泛应用在

体育场馆、商业应用、银行、证劵、邮政、码头、商场、车站、邮政、电讯、机关、

监控、学校、餐厅、酒店、娱乐、等不同户外场所的广告宣传。

按使用环境分为户内和户外

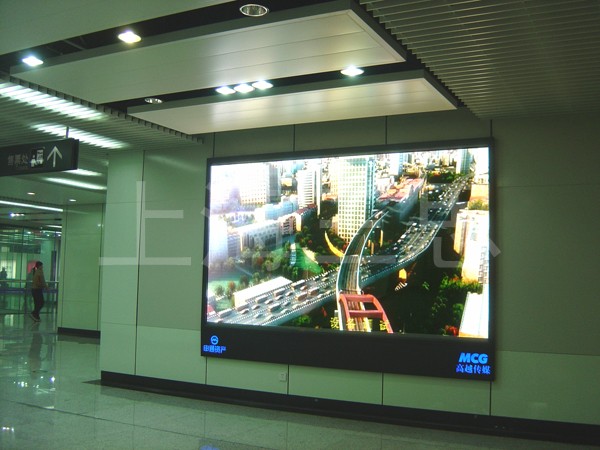

户内屏面积一般从不到 1 平米到十几平米 , 室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

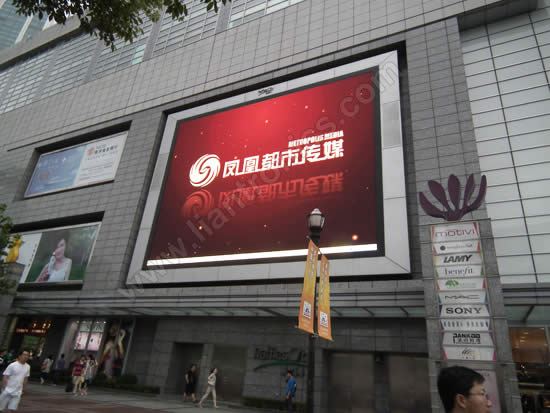

户外屏面积一般从几平米到几十甚至上百平米，点密度较稀 ( 多为 2500-10000点每平米 ), 发光亮度在 5500-8500cd/ 平米 ( 朝向不同，亮度要求不同 ) ，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。

超高亮度

红A1GaAsLED与GaAsP-GaP LED相比，具有更高的发光效率，透明衬低(TS)A1GaAs LED(640nm)的流明效率已接近10lm/w，比红色GaAsP-GaP LED大10倍。超高亮度InGaAlP LED提供的颜色与GaAsP-GaP LED相同包括：绿黄色(560nm)、浅绿黄色(570nm)、黄色(585nm)、浅黄(590nm)、橙色(605nm)、浅红(625nm深红(640nm)。透明衬底A1GaInP LED发光效率与其它LED结构及白炽光源的比较，InGaAlP LED吸收衬底(AS)的流明效率为101m/w，透明衬底(TS)为201m/w，在590－626nm的波长范围内比GaAsP-GaP LED的流明效率要高10－20倍；在560－570的波长范围内则比GaAsP-GaP LED高出2－4倍。超高亮度InGaN LED提供了兰色光和绿色光，其波长范围兰色为450－480nm，兰绿色为500nm，绿色为520nm；其流明效率为3－151m/w。超高亮度LED的流明效率已超过了带滤光片的白炽灯，可以取代功率1w以内的白炽灯，而且用LED阵列可以取代功率150w以内的白炽灯。

对于许多应用，白炽灯都是采用滤光片来得到红色、橙色、绿色和兰色，而用超高亮度LED则可得到相同的颜色。AlGaInP材料和InGaN材料制造的超高亮度LED将多个(红、兰、绿)超高亮度LED芯片组合在一起，不用滤光片也能得到各种颜色。包括红、橙、黄、绿、蓝，其发光效率均已超过白炽灯，正向荧光灯接近。发光亮度已高于1000mcd，可满足室外全天候、全色显示的需要，用LED彩色大屏幕可以表现天空和海洋，实现三维动画。新一代红、绿、蓝超高亮度LED达到了前所未有的性能，可以实现拼接显示，采用BSV液晶拼接技术实现大画面高亮度显示。

大屏幕显示

大屏幕显示是超高亮度LED应用的另一巨大市场，包括：图形、文字、数字的单色、双色和全色显示。在表2中列出了LED显示的各种用途。传统的大屏幕有源显示一般采用白炽灯、光纤、阴极射线管等；无源显示一般采用翻牌的方法。表3列出了几种显示的性能比较。LED显示曾一直受到LED本身性能和颜色的限制。如今，超高亮度AlGaInP、TS-AlGaAs、InGaN LED已能够提供明亮的红、黄、绿、蓝各种颜色，可完全满足实现全色大屏幕显示的要求。LED显示屏可按像素尺寸装配成各种结构，小像素直径一般小于5mm，单色显示的每个像素用一个T-1(3/4)的LED灯，双色显示的每个像素为双色的T-1(3/4)的LED灯，全色显示则需要3个T-1红、绿、蓝色灯，或者装配一个多芯片的T-1(3/4)的LED灯作为一个像素。大像素则是通过把许多T-1(3/4)红、绿、蓝色LED灯组合在一起构成的。用InGaN(480nm)蓝、InGaN(515nm)绿和ALGaAs(637nm)红LED灯作为LED显示的三基色，可以提供逼真的全色性能，而且具有较大的颜色范围包括：蓝绿、绿红等，与国际电视系统委员会(NTSC)规定的电视颜色范围基本相符。
